När en transformator av oljetyp går sönder kan huvudorsaken låta enkel - överhettning, isoleringsbrott eller ett plötsligt stopp. I verkligheten är solid isolering ofta den "tysta multiplikatorn" bakom kulisserna: den påverkar dielektrisk styrka, termisk åldring, mekanisk stabilitet under kortslutningskrafter, och hur väl oljesystemet håller sig rent och torrt under många års drift.
Denna artikel bryter ner vadElektriska isoleringsmaterial på transformatorer av oljetypfaktiskt gör, där köpare och ingenjörer oftast bränns (bokstavligen och ekonomiskt), och hur man väljer material som överlever tillverkning, frakt, torkning, oljeimpregnering och långtidsdrift. Du får också en upphandlingsklar checklista, en jämförelsetabell och en felsökning avsnitt som hjälper dig att koppla symtom till orsaker på materialnivå.
Smärtpunkt 1: "Samma namn, olika prestanda."
Två material kan märkas på liknande sätt (till exempel "pressboard"), men skiljer sig mycket åt i densitetslikformighet, föroreningsnivå, fukthalt och tryckhållfasthet. Dessa skillnader visar sig senare som ojämn oljeimpregnering, lokala hot spots, eller partiell urladdning vid vassa kanter.
Smärtpunkt 2: "Den klarade den inkommande inspektionen och misslyckades sedan i monteringen."
Solid isolering är känslig för hantering. En ren skiva kan bli en föroreningskälla om den skärs på dammig utrustning, förvaras i fuktig luft, eller vidrörs utan grundläggande renhetskontroller – speciellt före torkning och vakuum-oljeprocessen.
Smärtpunkt 3: "Den termiska marginalen äts upp."
Om isoleringssystemet behandlas som en handelsvara kan transformatorn förlora termiskt utrymme. En gång cellulosabaserad isolering åldrar är nedbrytningen svår att vända. Resultatet är minskad livslängd och högre risk under överbelastningsförhållanden.
Smärtpunkt 4: "Fältförhållandena matchar inte labbet."
Även ett väldesignat isoleringssystem kan lida om fuktkontroll, oljerenhet och underhållsrutiner är svaga. Oljeförorening och vatteninträngning minskar den dielektriska styrkan och påskyndar åldrandet av både flytande och fast isolering.
Verklighetskontroll:De flesta isoleringsfel orsakas inte av en enda dramatisk defekt. De orsakas av små kompromisser stapling - materialval + skärkvalitet + fukt + ofullständig torkning + förorening + arbetsbelastning. Målet är att stoppa stack-up tidigt.
I en oljesänkt transformator är flytande isolering (olja) och fast isolering (papper/kartong/kompositer) utformade för att fungera tillsammans. Olja flödar för kylning och fyller tomrum; solid isolering ger stabila avstånd, mekanisk styrka och kontrollerade dielektriska banor. När det är gjort väl, motstår systemet elektrisk stress och värme samtidigt som geometrin på lindningarna hålls stabil under årtionden.
De fyra jobben du bör specificera för
De flesta köpbeslut blir lättare när du knyter varje materialfamilj till en transformator-"zon". Nedan finns en praktisk karta som du kan använda när du väljerElektriska isoleringsmaterial på transformatorer av oljetyp.
Cellulosabaserade papper
Cellulosa pressboards och transformatorboards
Termiskt uppgraderad cellulosa
Högtemperaturkompositer
Använd detta som en genväg till beslut. Det är inte en ersättning för designberäkningar, men det hjälper dig att undvika uppenbara felmatchningar när du väljerElektriska isoleringsmaterial på transformatorer av oljetyp.
| Materialfamilj | Typisk transformatoranvändning | Styrkor | Se upp |
|---|---|---|---|
| Kraftpapper | Mellanskikts- och blyisolering, allmänna lindningsapplikationer | Bra oljeimpregnering, kostnadseffektiv, beprövad prestanda | Fuktkänslighet, åldrande accelererar med värme och kontaminering |
| Kräppapper | Blyomslag, former som kräver flexibilitet | Formbar, bra för komplexa geometrier, stabil efter oljeimpregnering | Kräver ren hantering; rynkor och skräp kan skapa lokala stresspunkter |

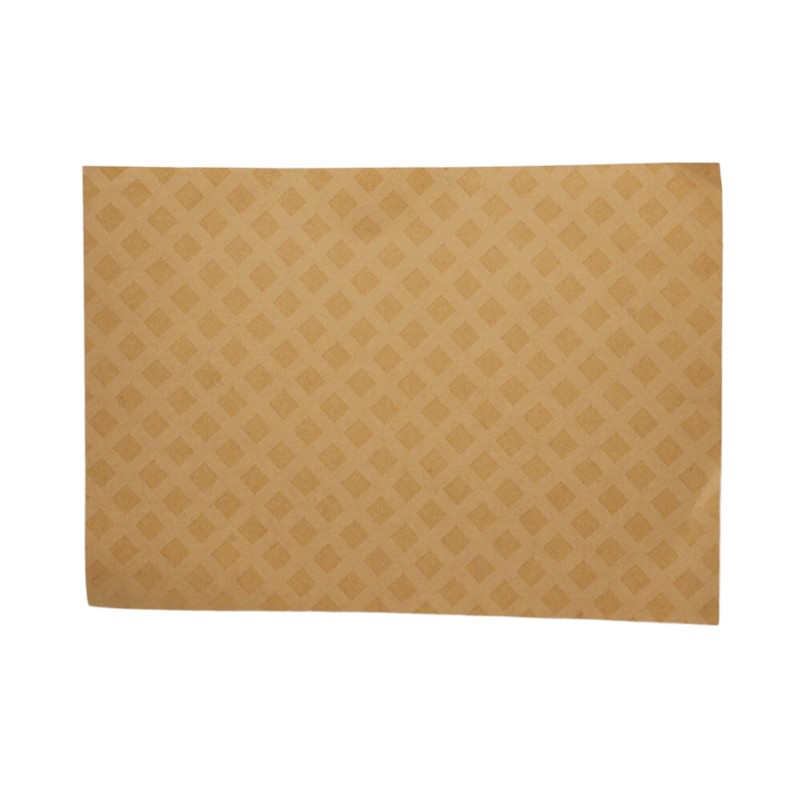

| Diamantprickat papper | Vrid-till-sväng eller lagerisolering där limning/låsning hjälper | Förbättrar lindningsstabiliteten, stöder konsekvent avstånd | Behandladisciplin är viktigt; felaktig torkning eller kontaminering minskar fördelarna |

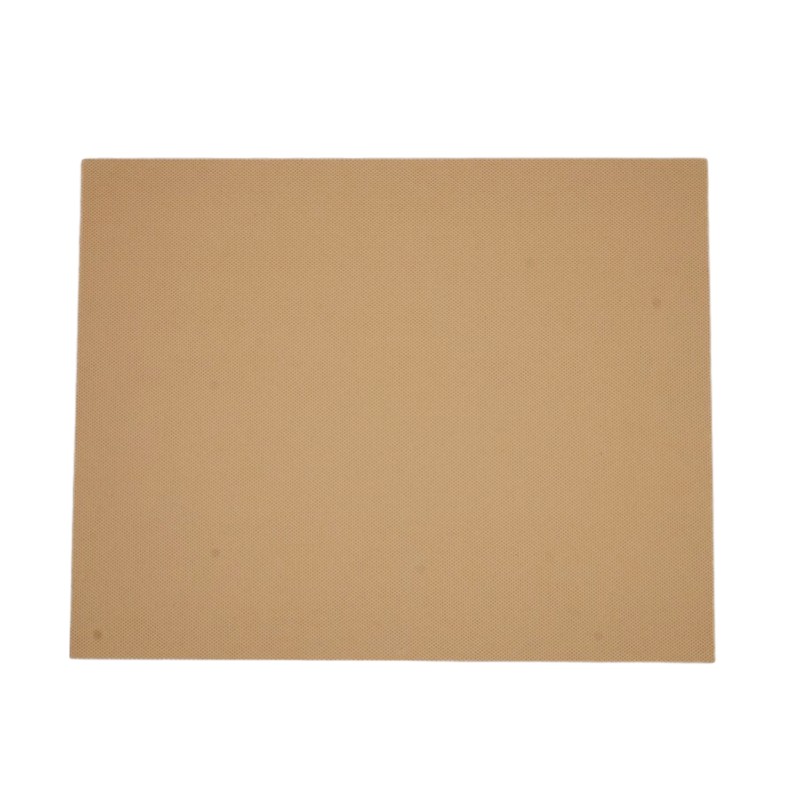

| Förkomprimerad pressbräda | Barriärer, distanser, ändisoleringsdelar, stödblock | Mekanisk stabilitet, hjälper till att upprätthålla kritiska spelrum | Densitetslikformighet och fuktkontroll är väsentliga |
| Termiskt uppgraderad cellulosa | Pappersapplikationer med högre termisk marginal | Bättre motståndskraft mot termisk åldring jämfört med standardcellulosaalternativ | Behöver fortfarande strikt fuktkontroll och ren oljebearbetning |
| Aramidbaserade material | Hetare zoner eller design som kräver högre termisk stabilitet | Högre temperaturtolerans, bra för krävande design | Kostnad, designkompatibilitet och processinställningar måste verifieras |
| Glasfiberhartslaminat | Strukturella isoleringskomponenter i vissa transformatorarkitekturer | Starka mekaniska egenskaper, god dimensionsstabilitet | Kantfinishing och renhet spelar roll; bekräfta oljekompatibilitet och appliceringsgränser |
Här är ett arbetsflöde som du kan lämna till ett inköpsteam och ett monteringsteam utan att starta ett inbördeskrig. Det tvingar fram de rätta frågorna tidigt, innan du sitter fast vid omarbetning av spolar eller jagar partiell urladdning i slutliga tester.
Steg 1 Definiera driftspåfrestningarna i klarspråk
Steg 2 Översätt spänningar till materialkrav
Steg 3 Skriv inköpsspecifikationer som förhindrar "look-alike"-ersättningar
Köpartips:Om leverantören inte kan förklara hur deras material beter sig under torkning och oljeimpregnering, du köper inte isolering – du köper osäkerhet.
Du kan köpa utmärktElektriska isoleringsmaterial på transformatorer av oljetypoch ändå sluta med svag prestation om du behandlar dem som vanligt förpackningspapper eller generiska kartonger. Dessa regler är enkla och billiga – men de förhindrar dyra misslyckanden.
Lager och emballage
Kapning och bearbetning
Tankesätt för torkning och oljeimpregnering
Torkningssteget är inte bara att "få ut fukt." Det gör den solida isoleringen redo att ta emot olja jämnt och undvika tomrum. Tomrum är där partiella flytningar gillar att leva. Om din process är påskyndad kan transformatorn klara de första testerna och sedan försämras snabbare i tjänst.
En leverantörsrelation blir dramatiskt smidigare när du anpassar dig efter hur "kvalitetsbevis" ser ut. Istället för vaga löften, be om dokumentation som stöder repeterbarhet.
Om du köper gjutna komponenter eller skräddarsydda isoleringsdelar, lägg till dessa två frågor: (1) Hur kontrolleras damm under bearbetning? (2) Hur bearbetas kanterna för att minska koncentrationen av elektrisk spänning?
När något går fel försvinner tiden snabbt – produktionsscheman glider, kundleveransdatum flyttas och alla börjar skyller på den sista personen som rörde transformatorn. Det här avsnittet hjälper dig att snabbt begränsa sannolika isoleringsfaktorer.
Vanliga symtom och misstänkta på materialnivå
Om du vill ha en enda leverantör som kan stödja flera isoleringsbehov för transformatorkonstruktioner av oljetyp, samarbeta med en fokuserad tillverkaren kan minska kvalificeringsarbetsbelastningen och förbättra konsekvensen mellan projekt.Suzhou Hanyao New Materials Co., Ltd. tillhandahåller en portfölj som täcker vanliga solida isoleringsartiklar för oljetypstransformatortillämpningar, tillsammans med produktion och teststöd som hjälper köpare att hålla materialprestanda konsekvent från batch till batch.
När det betyder mest
Behandla det som ett utbytbart råvarumaterial. Små skillnader i densitet, fukt, renhet och bearbetningskvalitet kan skapa tomrum, skarpa stresspunkter och accelererat åldrande efter oljeimpregnering.
Inte alltid. Många tillförlitlighetsproblem kommer från fuktkontroll, kontaminering och processdisciplin – inte bara värmeklass. Högre termisk stabilitet hjälper när din design-hot-spot eller laddningsprofil kräver det, men det bör paras med stark processkontroll.
Fukt minskar den dielektriska styrkan och påskyndar åldrandet av fast isolering. Det ökar också risken för partiell flytning genom att stödja ogynnsamma elektriska förhållanden, särskilt när torkning och impregnering inte är optimerade.
Börja med tjocklekskontroller, screening av visuella defekter, förpackningsintegritet och granskning av batchdokumentation. Viktigast av allt, bekräfta lagringsförhållanden och hur länge material exponerats före ankomst. Enkel disciplin fångar många problem tidigt.
Kontrollera kantbearbetning, håll bearbetningen ren, ta bort damm, undvik skarpa hörn och se till att torkning och oljeimpregnering är klar noggrant för att förhindra tomrum. Förebyggande av PD handlar mindre om ett mirakelmaterial och mer om konsekvent utförande.
De bästa transformatorerna förlitar sig inte på tur – de förlitar sig på material som matchar de elektriska, termiska och mekaniska kraven i designen, och på processer som håller dessa material rena, torra och korrekt impregnerade. När du väljerElektriska isoleringsmaterial på transformatorer av oljetypmed ett misslyckandeförebyggande tankesätt minskar du omarbetning, skyddar testresultat och förbättrar långsiktig tillförlitlighet i fält.
Om du väljer isoleringspapper, pressskivor eller gjutna isoleringskomponenter för ett transformatorprojekt av oljetyp och vill stöd som är praktiskt (inte generiskt),kontakta ossmed din spänningsklass, nyckeldimensioner och applikationsnoteringar – då kan vi det hjälpa dig att matcha rätt isoleringssystem till dina bygg- och leveranskrav.
