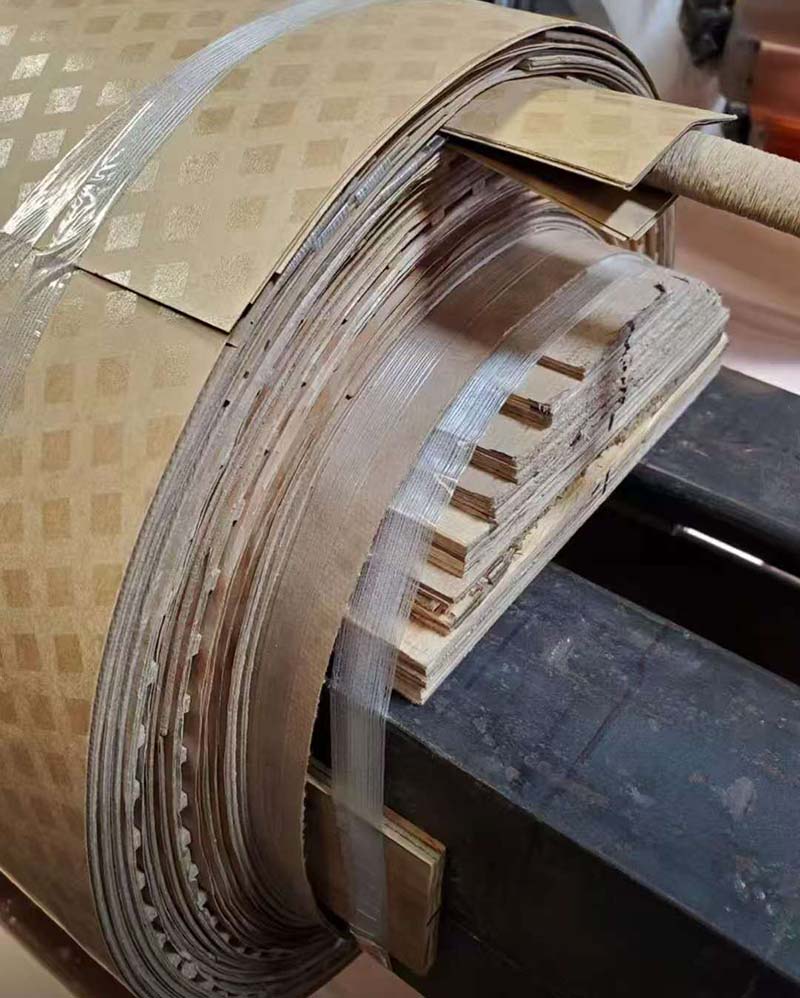

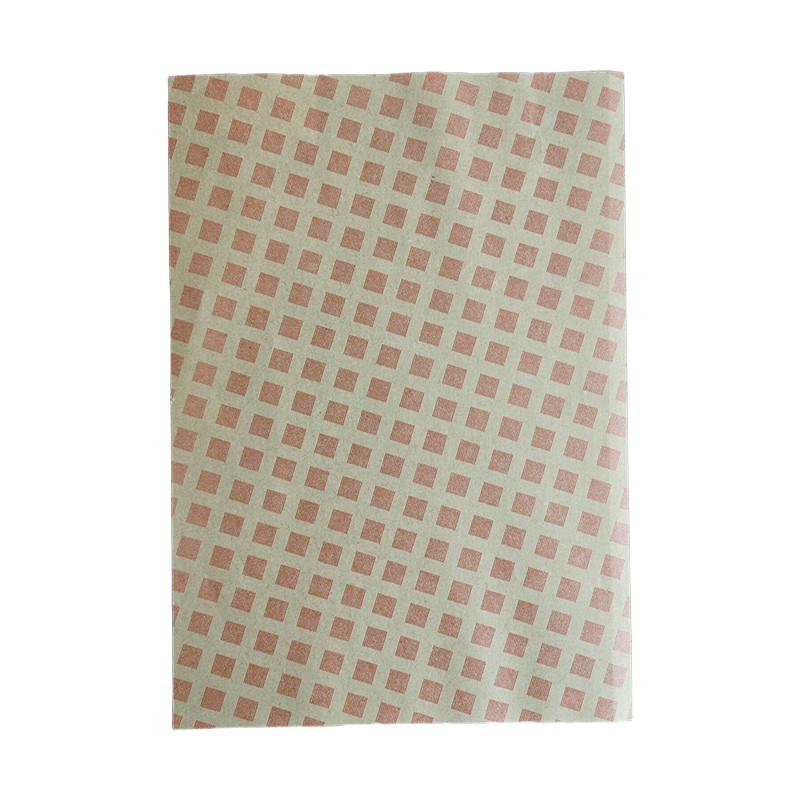

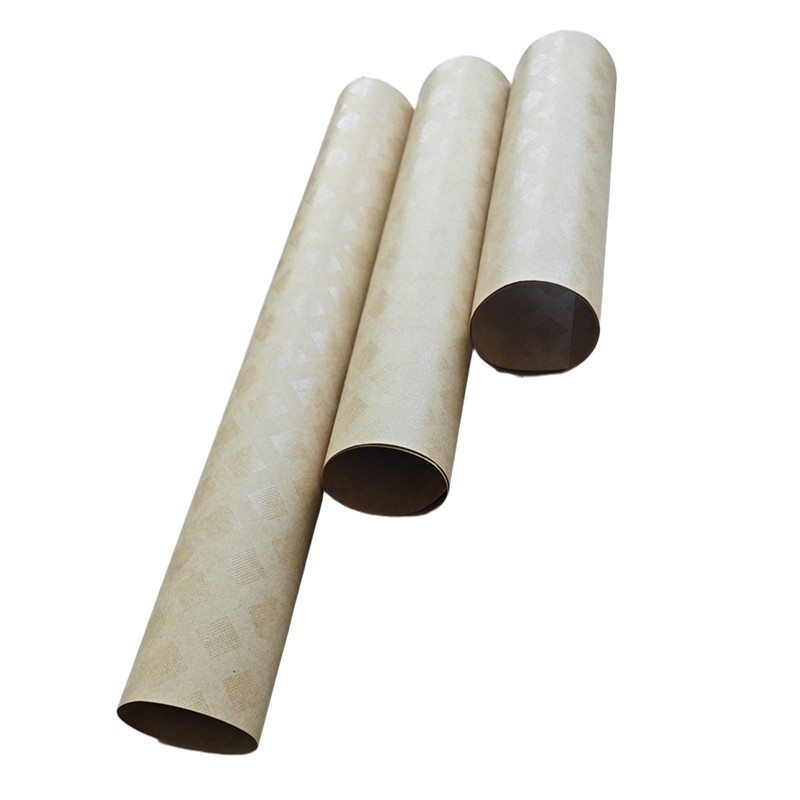

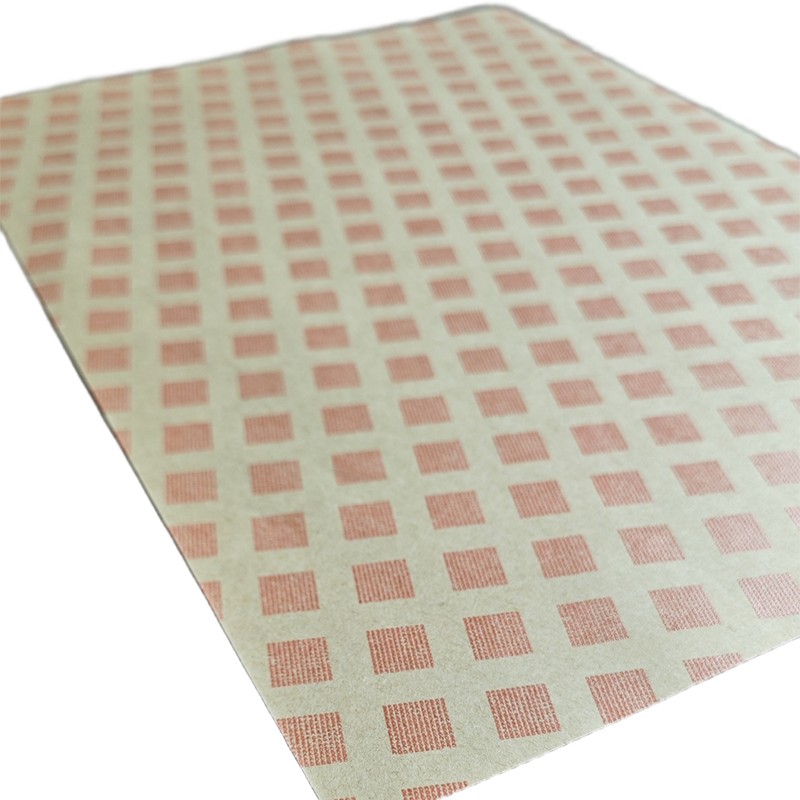

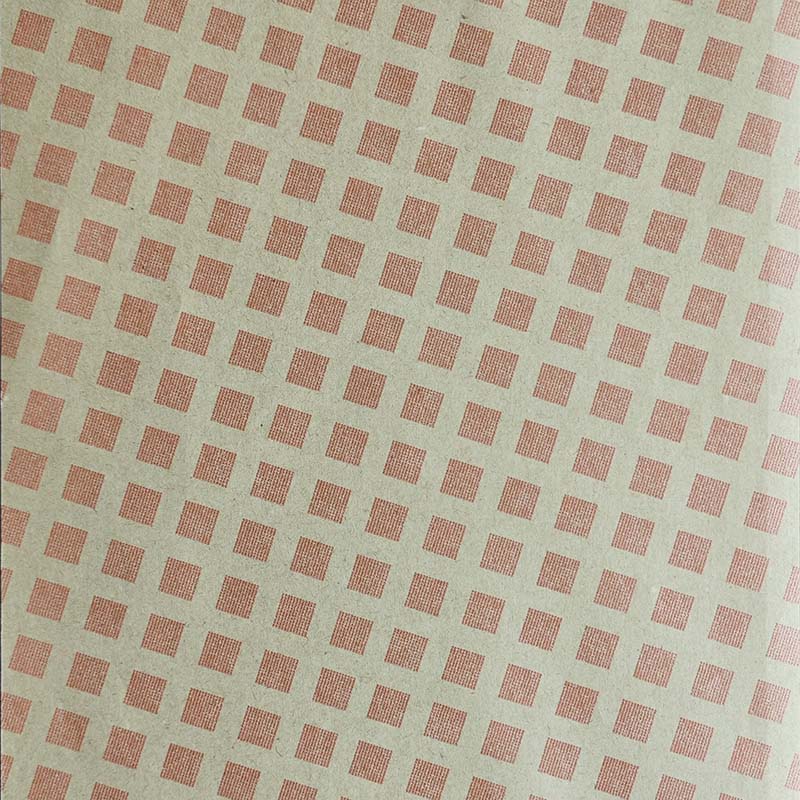

Som leverantör av diamantprickat papper förser Hanyao våra kunder med rimliga lösningar. Det även känt som DDP eller Diamond Pattern Paper (DPP), är ett mellanskiktsisoleringsmaterial tillverkat av högpresterande isolerande papper som basmaterial och belagt med speciell modifierad epoxiharts i ett diamantformat mönster. Dessa partiellt belagda diamantformade mönster är bra för luftborttagning och borttagning av diamanter. , undviker effektivt partiell urladdning. Efter att ha värmts upp kommer epoxihartset att smälta och binda till spolarna och ledarna, vilket säkerställer den goda mekaniska hållfastheten hos transformatorlindningarna.
| Punkt | Enhet | Storlek | |||||||||||
| Nominell tjocklek | mm | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| Tjocklek och avvikelse | mm | ±0,005 | ±0,007 | ±0,010 | ±0,010 | ±0,010 | ±0,015 | ||||||
| Densitet | g/cm3 | 0,85~1,10 | |||||||||||
| Ensidig vidhäftningstjocklek | μm | 6~12 | |||||||||||
| Fukt | ％ | 4,0~8,0 | |||||||||||
| Askhalt | ％ | ≤1,0 | |||||||||||
| Vattenextrakt ledningsförmåga | mS/m | ≤10 | |||||||||||
| PH av vattenhaltigt extrakt | － | 6,5~8,5 | |||||||||||
| Oljeabsorption | ％ | ≥20 | |||||||||||
| Bindningsstyrka | Normal | kPa | ≥650 | ||||||||||
| 100℃±2℃ | ≥400 | ||||||||||||
| Draghållfasthet | MD | N/10 mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| Förlängning | MD | ％ | ≥2,0 | ||||||||||
| TD | ≥4,0 | ||||||||||||
| Tårstyrka | MD | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1 000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| Elektrisk styrka | I luften | KV | ≥0,88 | ≥1,37 | ≥2.00 | ≥2,10 | ≥2,25 | ≥3,4 |
|
||||
| I olja | ≥4,40 | ≥7.00 | ≥9.00 | ≥9,80 | ≥11,50 | ≥17,50 |
|
||||||
| Föroreningar till transformatorolja | － | Ingen förorening（∆tanδ＜0,001） | |||||||||||
Friskrivningsklausul: Prestandasiffrorna, parametrarna och funktionerna som beskrivs är typiska värden under specifika testförhållanden och kan variera i faktiska tillämpningar. De utgör ingen garanti eller garanti för prestanda under alla förhållanden. Användare ansvarar för att verifiera produktens lämplighet för den avsedda användningen.
1. Hanyao diamantprickat papper är tillverkat av 100% sulfatmassa, med hög renhet och utmärkt mekanisk styrka.
2. Under användningsprocessen måste detta material förvärmas vid 90 ± 5 ℃ i 3 timmar och sedan härda vid 125 ℃ ± 5 ℃ i 6 timmar för att slutföra bindningen.
3. Den tål temperaturer upp till 105 ℃.

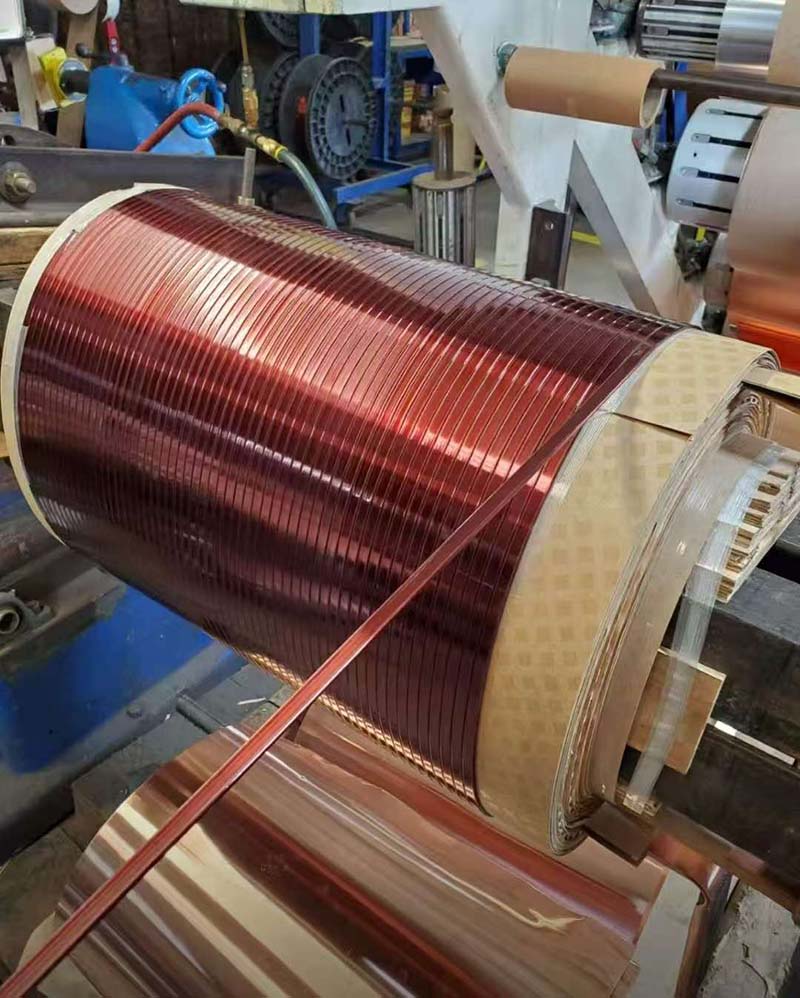

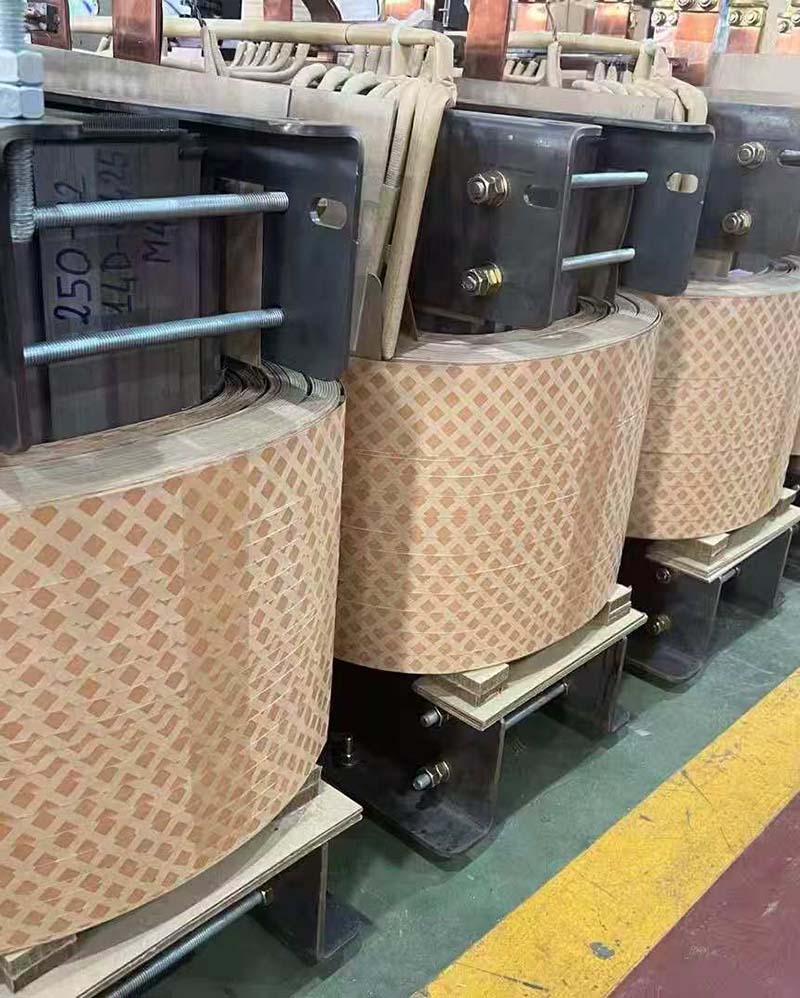

4. Produkterna används i stor utsträckning i mellanskiktsisolering och interturn-isolering av krafttransformatorer som är nedsänkta i olja.
