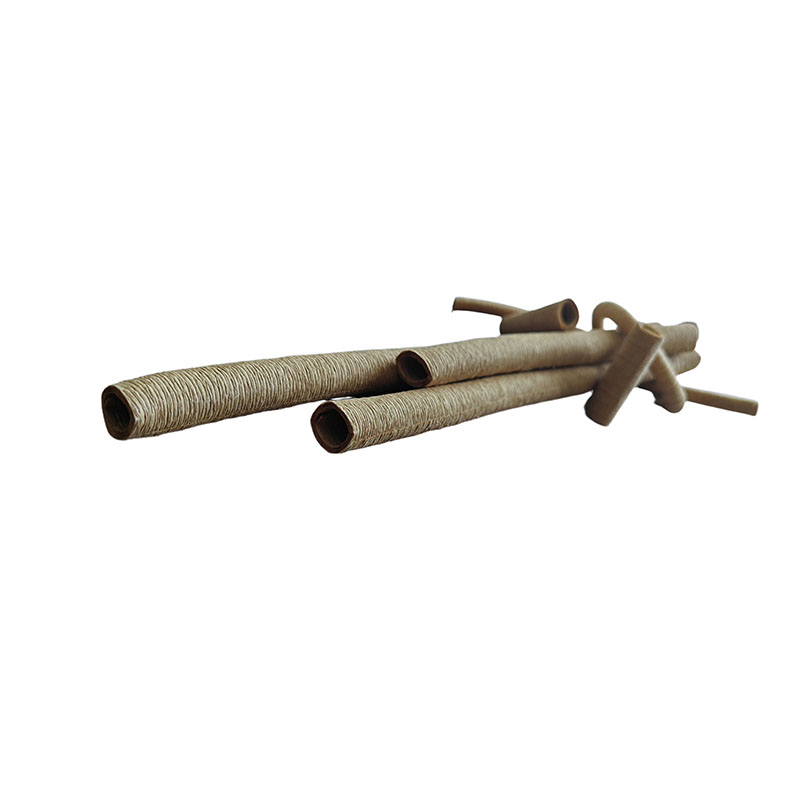

Den strukturella och driftsmässiga tillförlitligheten hos oljenedsänkta transformatorer beror helt på integriteten hos deras interna isoleringsnätverk. När högspänningstransformatorer arbetar under kontinuerliga termiska och elektriska påfrestningar, kräver interna ledare flexibla, högdielektriska barriärer som kan böjas utan att kollapsa. Vi analyserar hurElektrisk isolering Crepe Paper Tube, tillverkad avHanyao, fungerar som en grundläggande komponent i moderna solida isoleringssystem. Vi undersöker dess råmaterialkemi, mekaniska beteende under fysisk böjning, kemiska interaktioner med transformatorolja och specifika tillverkningsparametrar för att visa hur den maximerar transformatorns livslängd.
Högspänningstransformatorer upplever fluktuerande elektriska fält, intensiva termiska cykler och svåra mekaniska krafter under kortslutningshändelser. De interna ledningstrådarna och anslutningsledarna som lämnar de aktiva spollindningarna måste navigera komplexa vägar för att nå terminalbussningarna.
Att använda styva isoleringsmaterial längs dessa vägar skapar betydande driftsmässiga sårbarheter. Stela rör spricker ofta under mekaniska vibrationer eller deformeras under monteringen, vilket leder till lokalt isoleringsfel. När en lucka bildas i isoleringsskiktet kan partiella urladdningar utvecklas, vilket snabbt bryter ned den omgivande transformatoroljan och orsakar katastrofala systemfel.
För att övervinna dessa fysiska utmaningar, specificerar transformatoringenjörer den höga flexibilitetenElektrisk isolering Crepe Paper Tubeproduceras avHanyao. Denna flexibla komponent ger en kontinuerlig, mycket likformig dielektrisk barriär som perfekt anpassar sig till böjda interna ledningstrådar utan att spricka eller böja sig under allvarliga fysiska påtryckningar.
Den långsiktiga prestandan för enElektrisk isolering Crepe Paper Tubeberor direkt på renheten hos dess råvaror. All kemisk kontaminering eller kvarvarande blekmedel i pappersstrukturen kommer att påskynda kemisk åldring när den utsätts för het transformatorolja.
För att förhindra för tidig nedbrytning,HanyaoTillverkningsanläggningen insisterar på att använda premium, oblekt svavelsyra barrvedsmassa. Detta specifika råmaterial behåller sina långa, täta naturliga cellulosafibrer, vilket ger det färdiga pappersröret dess exceptionella fysiska egenskaper:
• Hög draghållfasthet: Långa cellulosafibrer fördelar mekaniska belastningar jämnt över rörväggen, vilket gör att den tål hög spänning under manuell installation eller maskinhantering.
• Överlägsen rivhållfasthet: De oblekta organiska strukturerna motstår naturligtvis rivning och splittring när de utsätts för höga vätskeströmmar eller skiftande mekaniska krafter i transformatortanken.
• Kemisk neutralitet: Eliminering av blekningskemikalier bevarar papperets molekylära stabilitet och säkerställer att det inte släpper ut skadliga joner eller sura föreningar som kan bryta ner den omgivande transformatoroljan.
Den största fördelen med att använda enElektrisk isolering Crepe Paper Tubeistället för en vanlig styv pappers- eller plasthylsa är dess utmärkta flexibilitet. Denna flexibilitet kommer från en kontrollerad kräppningsprocess, som introducerar mikroskopiska veck och vågor i basisoleringspapperet innan det lindas till ett rör.
När en tekniker böjer röret för att följa en snäv ledarradie expanderar de mikroskopiska kräppvecken på ytterkanten mjukt för att absorbera dragspänningen. Samtidigt komprimeras vecken på den inre radien rent. Detta beteende gör att röret kan bibehålla en perfekt rund innerdiameter utan att klämmas eller väggen går sönder, vilket säkerställer att den inre kopparledaren förblir helt isolerad och skyddad längs hela kröken.
Fasta cellulosamaterial och flytande dielektriska oljor arbetar tillsammans för att isolera oljenedsänkta transformatorer. DeElektrisk isolering Crepe Paper Tubespelar en nyckelroll för att maximera denna interaktion.
Den mikrokräppade designen ger pappersröret en betydligt större yta jämfört med platta, vanliga kraftpappershylsor. När de är nedsänkta i transformatortanken fungerar de porösa pappersstrukturerna som en organisk svamp som absorberar och håller stora volymer isolerande olja. Denna oljemättade pappersenhet blockerar ledande banor som bildas av spårföroreningar i vätskan, vilket fördröjer materialåldring och tillåter systemet att motstå höga elektriska fältpåkänningar.
Eftersom det oljemättade kräpppappret håller en hög volym olja direkt mot ledarytan, underlättar det effektiv värmeöverföring bort från heta kopparledningstrådar. Denna kyleffekt sänker transformatorns lokaliserade driftstemperatur, vilket skyddar klass A (105°C) isoleringsram från termiskt genombrott under toppbelastningsperioder.
Industriell transformatortillverkning kräver exakt dimensionell överensstämmelse för att säkerställa att isolerande komponenter passar perfekt över kopparledningar. Små storleksvariationer kan skapa farliga inre frigångsproblem.
Specifikationsmatrisen nedan beskriver de tekniska standardtoleranser som upprätthålls över helaHanyaoproduktionslinje.
| Strukturell parameter | Kalibrerad dimensionsmetrik | Baslinje för teknisk tolerans |
| Innerdiameter (ID) | Spännvidd från 4 mm till 68 mm | Precisionsvariation på ± 0,5 mm |
| Väggtjocklek (T) | Konfigurerbar från 1 mm till 6 mm | Enhetliga skiktapplikationskriterier |
| Ytterdiameter (OD) | Beräknat som ID + 2T | Proportionell mot anpassade konfigurationer |
| Standardlängd | 1000 mm till 1500 mm sektioner | Längdavvikelsetillåtelse på 20 mm |
| Dielektrisk styrka (T = 1) | Verifierad vid minst 15 Kv | Testad under strikt oljedoppning |
| Dielektrisk styrka (T = 1,5) | Verifierad vid minst 20 Kv | Testad under strikt oljedoppning |
| Dielektrisk styrka (≥ 2) | Verifierad vid minst 35 Kv | Testad under strikt oljedoppning |
| Termisk uthållighetsbetyg | Certifierad upp till klass A (105°C) | Långsiktig operativ prestation |
| Basmaterialkälla | Oblekt svavelsyra barrvedsmassa | Spårning av råmaterialrenhet |
Att köpa tillförlitliga isoleringskomponenter är avgörande för globala transformatortillverkare som måste garantera årtionden av problemfri utrustningsdrift.
Varje parti isoleringsmaterial som tillverkas avHanyaogenomgår strikta kvalitetstester. På begäran av globala kunder skickas vårt material regelbundet till det oberoende tredjepartslaboratoriet CEMT för validering. Denna testning verifierar dielektrisk styrka, oljekompatibilitet och termisk stabilitet, vilket säkerställer överensstämmelse med strikta internationella prestandastandarder.
Vår produktionsanläggning ligger i Suzhou City, bara 100 km från Shanghais hamn. Denna strategiska geografiska position möjliggör snabb leverans och pålitliga leveransscheman för internationella köpare. För att skydda känsliga cellulosaprodukter under långväga sjötransport, packas varje beställning säkert i kraftiga, dammsäkra kartonger för att garantera att den kommer fram helt torr och redo för tillverkning.
Ja. Vår produktionsanläggning är utrustad med automatiserade skärnings- och lindningsmaskiner, vilket gör att vi kan bearbeta material i normal storlek till anpassade innerdiametrar och väggtjocklekar skräddarsydda för dina specifika transformatordesignkrav.
Cellulosamaterial absorberar naturligt fukt, vilket minskar deras totala dielektriska styrka. För att säkerställa optimal prestanda bör den isolerade kärnenheten genomgå en vanlig vakuumtorkning och oljeimpregneringscykel innan transformatorn fylls och förseglas.
Vi erbjuder ett omfattande utbud av isoleringsmaterial, vilket gör att du kan köpa diamantprickat papper, förkomprimerad pressboard, isolerande kraftpapper, polyesterfilmer, polyimidfilmer och flexibla flerskiktslaminat som NMN, NHN och AMA i en enda konsoliderad leverans.
Stabil inre isolering är kärngarantin för långvarig och säker drift av högspänningstransformatorer som är nedsänkta i olja. Styva isoleringshylsor kan lätt orsaka isoleringsbrott vid montering av utrustning och långvarig drift, medanHanyao elektrisk isolering kräpppappersrörlöser perfekt böjningsisoleringsvärkpunkter med utmärkt flexibilitet, stabila dielektriska egenskaper och god oljekompatibilitet.
Uppbackad av professionell erfarenhet av tillverkning av isoleringsmaterial,Hanyaostöder anpassning i full storlek, strikt dimensionell toleranskontroll och tredjeparts kvalitetstestning. Alla produkter matchar internationella transformatorindustristandarder, och vi tillhandahåller snabba globala frakttjänster som förlitar sig på överlägsna geografiska logistikfördelar. Att köpa hög kvalitetElektrisk isolering Crepe Paper Tubeoch få professionell support för elektrisk isoleringslösning,kontakta ossnu för att få gratis materialprover och en exakt anpassad offert.
