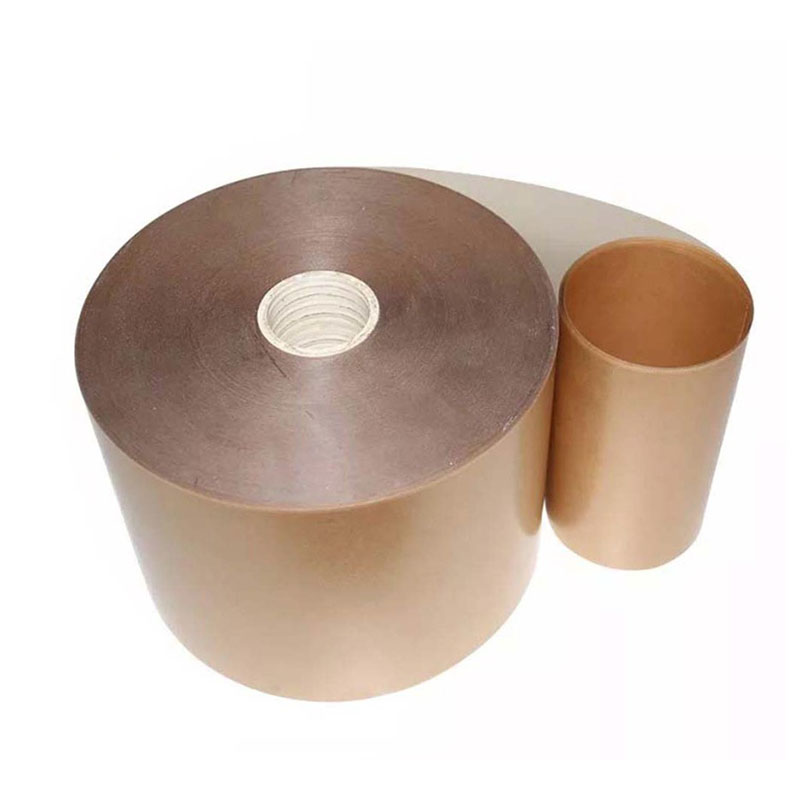

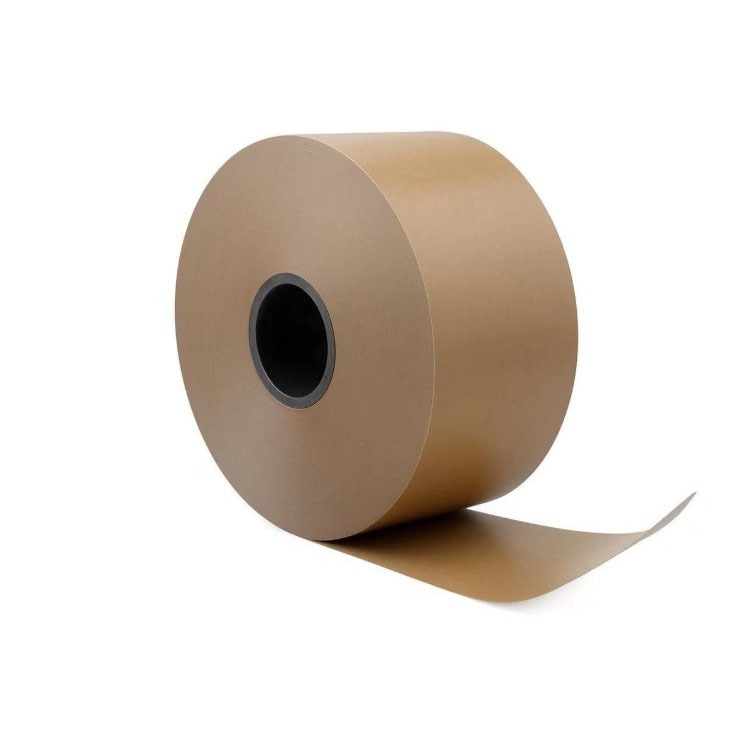

Kondensatorpapper laminerat med polyesterfilm PMP från tillverkaren av Hanyao är ett isolerande dubbel- eller flerskiktsmaterial som bildas genom att tätt binda samman cellulosakondensatorpapper och polyesterfilm genom specifika processer (såsom varmpressning eller limning). Att enbart använda kondensatorpapper eller polyesterfilm har sina fördelar och nackdelar, men genom att kombinera ömsesidiga cellfördelar och "kombination av dem" nackdelar".
Kondensatorpapper har en porös fiberstruktur, vilket gör det lätt för isolerolja (impregneringsmedel) att helt penetrera det. Den innehåller dock fortfarande föroreningar och svagheter, har dålig lokal koronaresistens och är benägen att åldras. Polyesterfilm har extremt hög elektrisk hållfasthet, låg dielektrisk förlust, stabila kemiska egenskaper och god koronaresistens. Dess yta är dock mycket tät och slät, vilket gör det svårt för impregneringsmedel att tränga in. De små luftspalterna inuti är utsatta för partiell urladdning under hög spänning, vilket leder till haveri.
Efter laminering fungerar polyesterfilmen som "huvudisoleringsmedlet", medan kondensatorpapperet fungerar som "impregneringskanalen", vilket eliminerar svagheter och förbättrar den totala motståndsspänningen.
| INGA. | Punkt | enhet | Värde | ||||
| 1 | Nominell tjocklek | mm | 0.05 | 0.06 | 0.07 | 0.08 | 0.1 |
| 2 | Tjockleksavvikelse | mm | ±0,005 | ±0,006 | ±0,007 | ±0,008 | ±0,01 |
| 3 | Nominell kvantitativ och avvikelse | g/m3 | 65±7 | 80±8 | 90±9 | 100±10 | 140±14 |
| 4 | Draghållfasthet (längsgående) | N/10 mm | ≥50 | ≥60 | ≥70 | ≥80 | ≥100 |
| 5 | Genombrottsspänning | Kv | ≥3 | ≥4 | ≥5 | ≥7 | ≥9 |
| 6 | Normal vidhäftning | Ingen skiktning | |||||
| 7 | Termisk vidhäftning（130±2℃ 10min） | Ingen skiktning, ingen skumbildning, inget limflöde | |||||
| 8 | Krympning(%) | <3 | |||||
Friskrivningsklausul: Prestandasiffrorna, parametrarna och funktionerna som beskrivs är typiska värden under specifika testförhållanden och kan variera i faktiska tillämpningar. De utgör ingen garanti eller garanti för prestanda under alla förhållanden. Användare ansvarar för att verifiera produktens lämplighet för den avsedda användningen.
1. Kondensatorpapper laminerat med polyesterfilm PMP kan motstå temperaturer upp till 130 ℃
2. Den har god mekanisk styrka och dielektriska egenskaper
3. Det härdas under lägsta temperatur 120 ℃ i 6 timmar eller 120 ℃ i 2 timmar vid ℃, eller 1,5 timmar vid 160 ℃.
4. Den används främst för gjutning av spänningstransformatorer, speciella E-klassmotorer och annan elektrisk utrustning.
