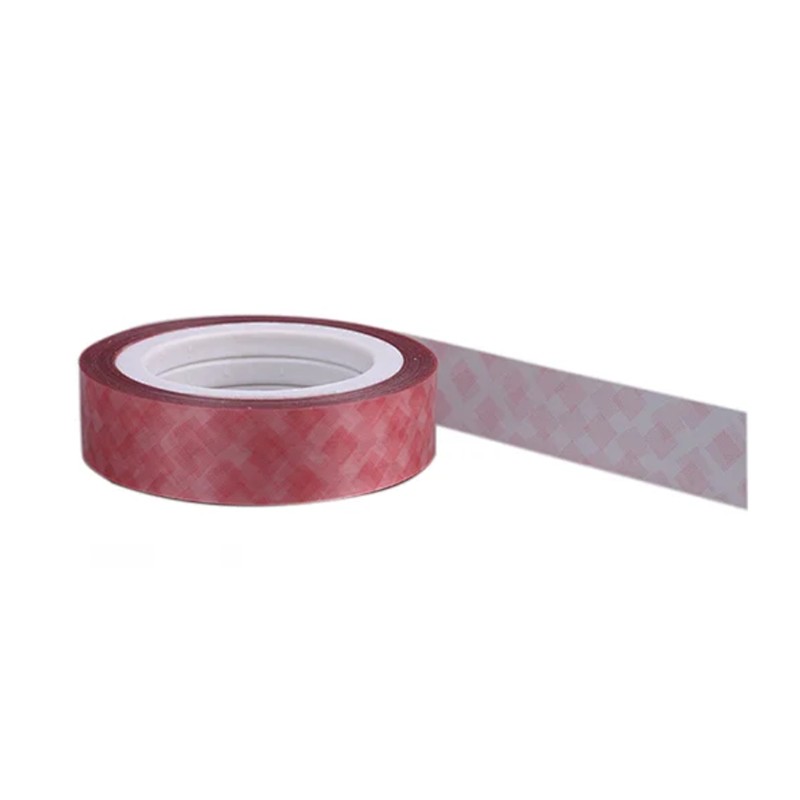

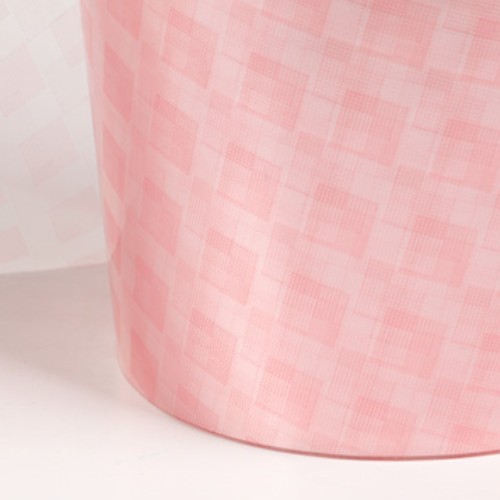

Hanyao Diamond-prickad polyesterfilm tillverkad i Kina är ett isolerande material som tillverkas genom att belägga modifierad speciell epoxiisoleringsharts i ett diamantmönster på elektrisk polyesterfilm och baka den till ett halvhärdat stadium. Enkelsidiga diamantmönstrade polyesterfilmprodukter är normalt torra och inte helt härdade och uppvisar latenta härdningsegenskaper. Det vidhäftande hartsskiktet är inte jämnt fördelat utan snarare i ett enhetligt diamantmönstrat prickmönster.
Mellanrummen utan beläggning fungerar som kanaler vid applicering, vilket är mycket fördelaktigt för luftcirkulation och värmeavledning mellan isoleringsmaterial, och underlättar penetrering av vätskor eller gasisoleringsmaterial, vilket minimerar koronaskador och lokaliserade strömskador. När det diamantmönstrade limhartset appliceras smälter det och härdar vid en viss torkningsprocess och vid en viss torkningsprocess.
När temperaturen stiger och tiden fortsätter så härdar den igen. Detta säkerställer tillförlitlig bindning mellan intilliggande lindningslager till en fast lindningsenhet. Vidhäftningshållfastheten hos det modifierade epoxihartset är tillräcklig för att förhindra förskjutning av lindningsskikten under en kortslutning, vilket garanterar de långsiktiga mekaniska och fysikaliska egenskaperna hos isoleringsstrukturen.
| Inga. | Punkt | Enhet | Krav | |||
| 1 | Basfilmtjocklek | mm | 0,05±0,005 | 0,07±0,010 | 0,10±0,010 | |
| 2 | Draghållfasthet | Mpa | ≥150 | |||
| 3 | Ensidig vidhäftning | μm | 15~20 | |||
| 4 | Vikt per kvm | enkel sida belagd | g/cm2 | 76±2 | 102±2 | 144±2 |
| dubbla sidor belagda | 82±3 | 108±3 | 150±3 | |||
| 5 | Krympning | % | ≤3 | |||
| 6 | Elektrisk styrka | V | ≥6000 | ≥7500 | ≥9 000 | |
| 7 | Bindningsstyrka | Kpa | ≥35 | |||
Friskrivningsklausul: Prestandasiffrorna, parametrarna och funktionerna som beskrivs är typiska värden under specifika testförhållanden och kan variera i faktiska tillämpningar. De utgör ingen garanti eller garanti för prestanda under alla förhållanden. Användare ansvarar för att verifiera produktens lämplighet för den avsedda användningen.
1. Diamantprickad polyesterfilm kan motstå temperaturer upp till 155 ℃
2. Härdning utförs vid 90℃±5℃ i 16 timmar; eller vid 110℃±5℃ i 6 timmar.
3. Den ska förvaras i en torr, välventilerad och ren miljö med en temperatur som inte överstiger 25°C och ska skyddas från höga temperaturer och direkt solljus.
4. Hållbarheten är sex månader. Om bindningsstyrkan testas efter hållbarhet och klarar testet kan produkten fortfarande användas.
5. Det används huvudsakligen för mellanskikt och sväng-till-sväng-isolering i svavelhexafluoridinstrumenttransformatorer och transformatorer.
