Vilka elektriska isoleringsmaterial på transformatorer av oljetyp förhindrar kostsamma fel?

2026-01-16 0 Lämna ett meddelande till mig

Transformatorer av oljetyp är pålitliga för stabil prestanda, men de flesta oväntade haverier börjar inte med "oljeproblem" - de börjar när isolering tyst åldras, absorberar fukt eller förlorar mekanisk styrka. Om du väljer material, hanterar en reparation eller försöker stoppa upprepade fel, är isoleringssystemet där tillförlitligheten vinner (eller förloras).

Abstrakt

Den här guiden förklarar hurElektriska isoleringsmaterial på transformatorer av oljetyparbeta tillsammans som ett system – papper, pressboard, distanser, barriärkomponenter och högtemperaturalternativ – och hur man väljer dem baserat på värme, fuktrisk, dielektrisk säkerhetsmarginal och mekaniska belastningar. Du får praktiska beslutsregler, en jämförelsetabell, vanliga felmönster, underhållstips och en FAQ designad för köpare, ingenjörer och underhållsteam som vill ha färre avbrott och längre livslängd på transformatorn.

Innehållsförteckning

Skissera
Varför isoleringsmaterial är viktigare än de flesta tror
Tänk "isoleringssystem", inte "enskilt material"
Kärnisoleringsmaterial som används i transformatorer av oljetyp
Hur man väljer material för dina verkliga driftsförhållanden
Jämförelsetabell: där varje material passar bäst
Vanliga fellägen och vad de vanligtvis betyder
Checklista för upphandling: vad du ska fråga leverantörerna innan du köper
FAQ

Skissera

Vad isolering faktiskt gör inuti en oljefylld transformator
Byggstenarna: cellulosa, pressboard, barriärer, distanser, högtemperaturuppgraderingar
Urvalsregler baserade på temperatur, fukt, spänningsspänning och mekaniska krafter
Hur man upptäcker tidigt åldrande och undviker att upprepa samma fel efter reparation
Köp och kvalitetskontroller som minskar risken innan installation

Varför isoleringsmaterial är viktigare än de flesta tror

Den smärtpunkt som många operatörer delar är brutalt enkel: transformatorer tenderar att misslyckas vid värsta möjliga tidpunkt. Och när de gör det är skadan sällan "en enda dålig del." Det är vanligtvis en kedjereaktion som börjar med åldrande av isolering:

Oväntade resor och avbrott:isoleringen försvagas tills en överspänning eller hot spot utlöser ett haveri.
Upprepa fel efter reparation:Att bara byta ut olja eller en isolerande skiva fixar inte den underliggande fukt-/värmehistoriken.
Stigande underhållskostnad:partiell urladdning, kolspårning och kontaminering påskyndar slitaget.
Minskad livslängd under "normal" belastning:hög omgivningstemperatur, övertoner och överbelastningscykler kan lugnt åldra cellulosa.

Med andra ord,Elektriska isoleringsmaterial på transformatorer av oljetypär inte en bakgrundsdetalj – de är transformatorns "livsstöd". Välj väl, och du köper år. Välj dåligt, och du köper problem.

Tänk "isoleringssystem", inte "enskilt material"

Transformatorer av oljetyp förlitar sig på ett skiktat försvar. Varje lager klarar olika jobb, och de bästa resultaten kommer när materialen är kompatibla i olja, stabila vid driftstemperatur och tillräckligt starka för att överleva mekanisk påfrestning.

Vad isoleringssystemet måste uppnå:

Elektrisk separation:förhindra överslag mellan svängar, lager, lindningar och kärna.
Värmetolerans:motstå termisk åldring vid hot spots och överbelastningsperioder.
Fuktkontroll:förbli torr och undvik vattendriven förlust av dielektrisk styrka.
Mekanisk stabilitet:tål kortslutningskrafter, vibrationer och transporthantering.
Oljekompatibilitet:undvik svullnad, delaminering eller kontaminerande oljekemi.

Ett praktiskt tänkesätt: om du byter en bit (papperstyp, pressskivatjocklek, limmönster, distansgeometri), kontrollera vad den förändringen gör med torktid, oljeimpregnering, spelrum och mekaniskt klämtryck. Det är här många "det såg bra ut på pappret"-projekt går åt sidan.

Kärnisoleringsmaterial som används i transformatorer av oljetyp

Nedan visas de isoleringsfamiljer som oftast används i oljefyllda konstruktioner. Din exakta materialförteckning beror på spänningsklass, lindningsstruktur, termisk klassmål och tillverkningsmetod - men dessa byggstenar dyker upp om och om igen.

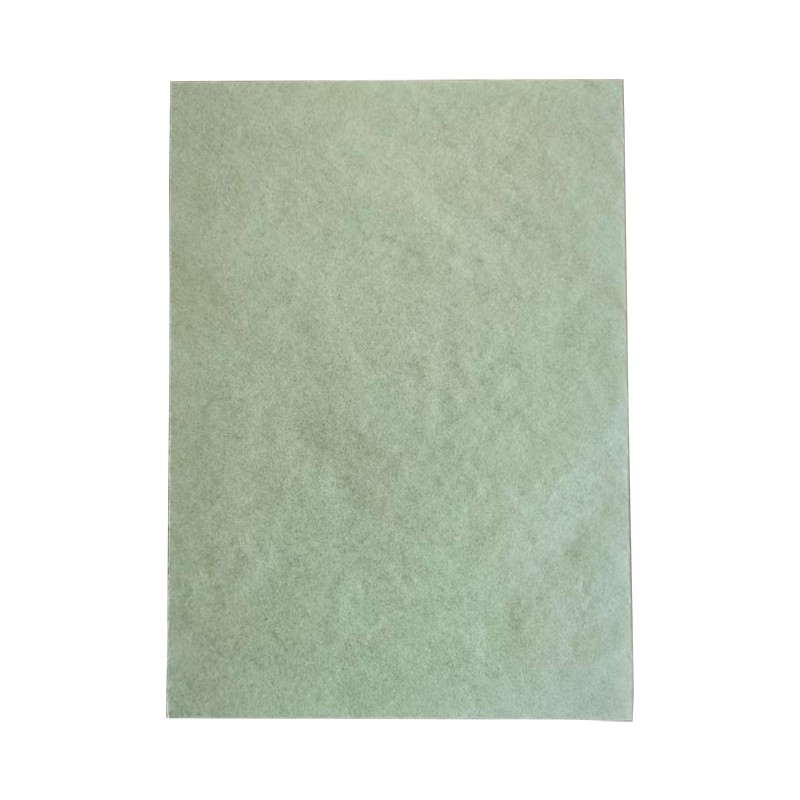

Cellulosabaserat isoleringspapper (kraft, kabelpapper, kräpppapper):används ofta för sväng-till-sväng och lagerisolering på grund av stark dielektrisk prestanda när den är torr och oljeimpregnerad. Crepe-format ger stretch och formbarhet för ledningar och oregelbundna former.

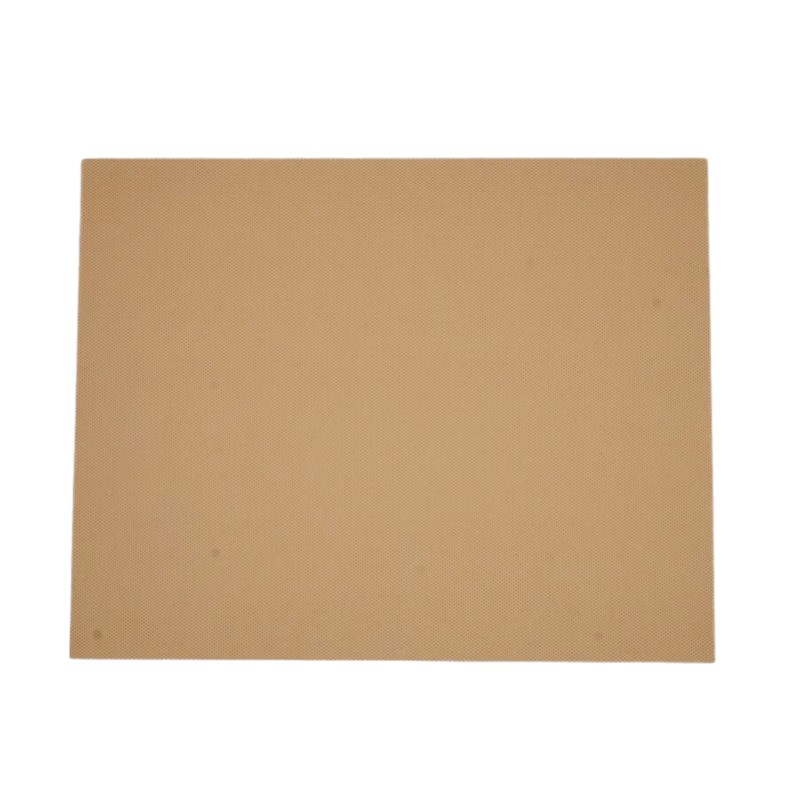

Pressboard (cellulosa pressboard, laminerad kartong):tjockare strukturell isolering som används för barriärer, distanser, ändringar och oljekanaler. Den ger mekaniskt stöd och stabila spelrum – avgörande när transformatorn ser kortslutningskrafter.
Stela barriärkomponenter (cylinder-/barriärskivor):används för att styra distributionen av elektriska fält, särskilt i konstruktioner med högre spänning. Korrekt barriärgeometri kan minska lokal spänning och sannolikheten för partiell urladdning.
Oljeimpregnerade isoleringsenheter:de flesta cellulosamaterial blir mycket starkare elektriskt efter kontrollerad torkning och oljeimpregnering. Processkvaliteten (fuktmål, vakuumprofil, oljerenhet) har lika stor betydelse som basmaterialet.
Uppgraderingsmaterial för hög temperatur (aramidpapper, hybridlaminat):används när hotspottemperaturen är högre eller överbelastningscykler är frekventa. Dessa material väljs ofta för att förbättra den termiska marginalen och sakta ner åldrandet under hårdare belastning.
Isoleringspapper med självhäftande mönster (t.ex. prickade/diamantmönster):används för att stabilisera lindningsskikt under montering och drift. Målet är kontrollerad bindning utan att blockera oljeflödet eller skapa instängda fuktfickor.

Om din verksamhet lider av hög omgivningsvärme, frekvent belastningscykling eller begränsade underhållsfönster, tänk på att materialval inte bara handlar om dielektrisk styrka "idag". Det handlar om åldrande över år.

Hur man väljer material för dina verkliga driftsförhållanden

Här är det enkla sättet att väljaElektriska isoleringsmaterial på transformatorer av oljetyputan att fastna i marknadsföringspåståenden: börja med din faktiska stressprofil, inte katalogen.

1) Temperatur och överbelastningsbeteende

Om du förväntar dig frekventa överbelastningar, prioritera termisk marginal och material med stabila egenskaper vid högre hotspot-temperaturer.
Om transformatorn går "varm" större delen av året blir cellulosa åldringshastigheten din huvudsakliga livslängdsbegränsare.
Be om materialdata under oljeimpregnerade förhållanden, inte bara torrlabbnummer.

2) Fuktrisk och praktiska torkningsegenskaper

Fukt är den tysta mördaren: den minskar den dielektriska styrkan och påskyndar pappersåldringen.
Tjockare pressskiva tar längre tid att torka. Om ditt produktions- eller reparationsschema är snävt, planera torkcykeln realistiskt.
Föredra material och strukturer som tillåter oljecirkulation och undvik "förseglade fickor" där fukt kan stanna kvar.

3) Mekanisk spänning och kortslutningskrafter

Kortslutningshändelser kan deformera lindningar; isoleringen måste hålla utrymmen intakt medan allt försöker röra sig.
Använd tryckskivor och distanser som stödjer klämning och motstår krypning över tid.
Om transportvibrationer är ett problem, kan isolering av bundna skikt minska förskjutningen - men bara om den inte blockerar oljekanalerna.

4) Elektrisk spänningsfördelning

Enbart isoleringstjocklek är inte hela historien; geometri och fältgradering.
Barriärer och cylindrar hjälper till att kontrollera spänningar i ändar och över lindningar där toppar i elektriska fält ofta uppstår.
Om du har haft problem med partiella urladdningar, se över spelrum, skarpa kanter och föroreningskällor – inte bara materialkvalitet.

Om du vill ha en praktisk genväg: när fel fortsätter att upprepas, är det vanligtvis fukt + värme + föroreningar som samverkar. Ett bättre val av isolering (och bättre processkontroll) bryter den triangeln.

Jämförelsetabell: där varje material passar bäst

Materialfamilj	Typiska applikationer	Nyckelstyrkor	Se upp
Cellulosa isoleringspapper	Vrid-till-sväng och lagerisolering	Utmärkt dielektrisk prestanda när den är torr och oljeimpregnerad; kostnadseffektivt	Fuktkänslig; åldrandet accelererar med värme och syre
Kräpppapper (cellulosa)	Blyisolering, lindning av oregelbundna delar	Töjbar och formbar; minskar rynkor och luckor	Fortfarande fuktkänslig; behöver bra impregnering
Pressboard / laminerad skiva	Barriärer, distanser, ändringar, oljekanalstrukturer	Mekaniskt stöd + isolering; hjälper till att upprätthålla spelrum under stress	Längre torktid; tjocklek och densitet påverkar bearbetningen
Barriär/cylinderkonstruktioner	Fältkontroll, områden med hög stress	Förbättrar elektrisk spänningsfördelning; minskar risken för lokal utsläpp	Designkänslig; dålig geometri kan fånga olja eller skapa skarpa spänningspunkter
Aramidpapper/högtemp isolering	Design med hög termisk marginal, hårda arbetscykler	Bättre prestanda vid högre temperaturer; ger längre livslängd under värme	Högre kostnad; måste bekräfta oljekompatibilitet och processpassning
Limpapper med självhäftande mönster	Lagerstabilitet, monteringsbekvämlighet	Minskar växling; kan förbättra lindningshållfastheten	Om den är överlimmad kan den minska oljeflödet och långsam torkning

Vanliga fellägen och vad de vanligtvis betyder

Om du någonsin har frågat, "Varför misslyckades det när oljetester såg okej ut?" – du är inte ensam. Isoleringsfel kan dölja sig tills en utlösande händelse. Här är mönster som ofta kartläggs till verkliga orsaker:

Kolspårningsmärken:ofta kopplat till förorening, fukt eller lokal överhettning som skapade ledande banor.
Symtom på partiell flytning:kan indikera skarpa kanter, tomrum från dålig impregnering eller stressade utrymmen nära barriärer/ändområden.
Skört papper eller mörk isolering:pekar vanligtvis på termisk åldrande, syreexponering eller långvarig hög hotspot-temperatur.
Lindningsdeformation efter fel:mekaniska krafter överskred stödkapaciteten; spacer/pressboard design och fastspänning är huvudmisstänkta.
Återkommande haveri i "samma område" efter reparation:betyder att grundorsaken (fukt, kontaminering, geometri) inte togs bort.

Fälttips:Vid felsökning, behandla inte isolering som passiv. Fråga "Var är den högsta elektriska stressen?" och "Var är den hetaste platsen?" Dessa två platser förklarar de flesta upprepade misslyckanden.

Checklista för upphandling: vad du ska fråga leverantörerna innan du köper

Att köpa isoleringsmaterial efter "tjocklek och pris" är hur dolda risker smyger sig in i en transformator. Använd den här checklistan för att minska överraskningar:

Oljekompatibilitet och impregneringsbeteende:fråga hur materialet beter sig efter vakuumtorkning och oljefyllning.
Fuktförpackning och hanteringsvägledning:bekräfta förseglad förpackning, lagringstid och rekommenderade öppningsprocedurer.
Densitet och mekaniska data (för pressboard/distansbrickor):dessa stötmotstånd och kortslutningshållfasthet.
Dimensionsstabilitet och toleranser:speciellt för barriärbrädor, cylindrar och bearbetade delar.
Konsistens över batcher:begär batchspårbarhet för att minska huvudvärken "samma spec, olika prestanda".
Stöd för anpassad konvertering:skärning, formning, slitsar, avfasningar och satstillförsel kan minska monteringsfel.

Om du skaffar isolering för produktion eller renovering kan arbetet med en leverantör som förstår transformatormonteringsverkligheten förkorta ledtiderna och minska omarbetningen.Suzhou Hanyao New Materials Co., Ltd.stöder tillförsel av olje-typ transformatorisoleringsmaterial och kan tillhandahålla konverterade komponenter och matchande materialuppsättningar för vanliga lindnings- och barriärstrukturer.

FAQ

F1: Handlar transformatorisolering mest om dielektrisk styrka?

Dielektrisk hållfasthet är väsentlig, men långsiktig tillförlitlighet beror lika mycket på termisk åldring, fuktbeteende och mekanisk stabilitet. Ett material kan testa starkt i ett labb och fortfarande misslyckas tidigt i drift om det fångar upp fukt, deformeras under klämning eller bryts ned snabbare vid hot-spot-temperaturer.

F2: Varför orsakar fukt så många problem i oljetransformatorer?

Fukt minskar dielektrisk styrka och påskyndar cellulosaåldring. Det ökar också risken för partiell urladdning genom att ändra elektrisk spänningsfördelning och uppmuntra spårning. Den knepiga delen är att fukt kan fångas in i tjockare komponenter om inte torkning och impregnering görs ordentligt.

F3: När bör jag överväga uppgraderingar av högtemperaturisolering?

Överväg uppgraderingar när hot-spot-temperaturen är hög, överbelastningar är frekventa, omgivningstemperaturen är hård eller transformatorn måste fungera tillförlitligt med minimal stilleståndstid. Högtemperaturmaterial kan ge extra termisk marginal och långsam åldring, men de måste passa din oljeimpregneringsprocess och designavstånd.

F4: Varför misslyckas vissa reparerade transformatorer snabbt igen?

Många snabba upprepade misslyckanden inträffar eftersom reparationen är inriktad på symtom (oljeersättning, ett synligt skadat område) men inte grundorsaken: fuktfördelning, föroreningskällor, geometriproblem som koncentrerar elektrisk stress eller försvagade mekaniska stöd som tillåter lindningsrörelse.

F5: Vad är det enklaste sättet att minska isoleringsrisken vid upphandling?

Behandla isolering som ett system: begär konsekvent satskvalitet, bekräfta förpackningen för fuktskydd, verifiera kompatibiliteten med dina torknings- och oljeimpregneringssteg och se till att mekaniska egenskaper matchar de krafter som din transformator kan se. Rätt leverantör kan hjälpa dig att matcha material till din design istället för att gissa.

En checklista för snabba åtgärder som du kan använda idag

Bekräfta din varmaste driftsmånad och typiska överbelastningsmönster.
Kartlägg fuktrisken: lagringsförhållanden, hantering på plats och torkningsförmåga.
Granska mekaniska stöd: distanskonstruktion, klämtryck och exponering för transportvibrationer.
Se till att ditt val av isolering stöder oljeflödet (kylning) och inte skapar instängda fickor.
Be om spårbarhet och konsistensdokumentation för varje batch.

Om du utvärderarElektriska isoleringsmaterial på transformatorer av oljetypför nybyggnation eller renovering kan en liten förbättring av materialpassning och processkompatibilitet leda till flera år av extra livslängd.

BerättaSuzhou Hanyao New Materials Co., Ltd.din transformatortyp, spänningsklass, hotspot-förväntningar och de isoleringskomponenter du behöver – ochkontakta ossför att diskutera lämpliga materialalternativ och leveransarrangemang för ditt projekt.
