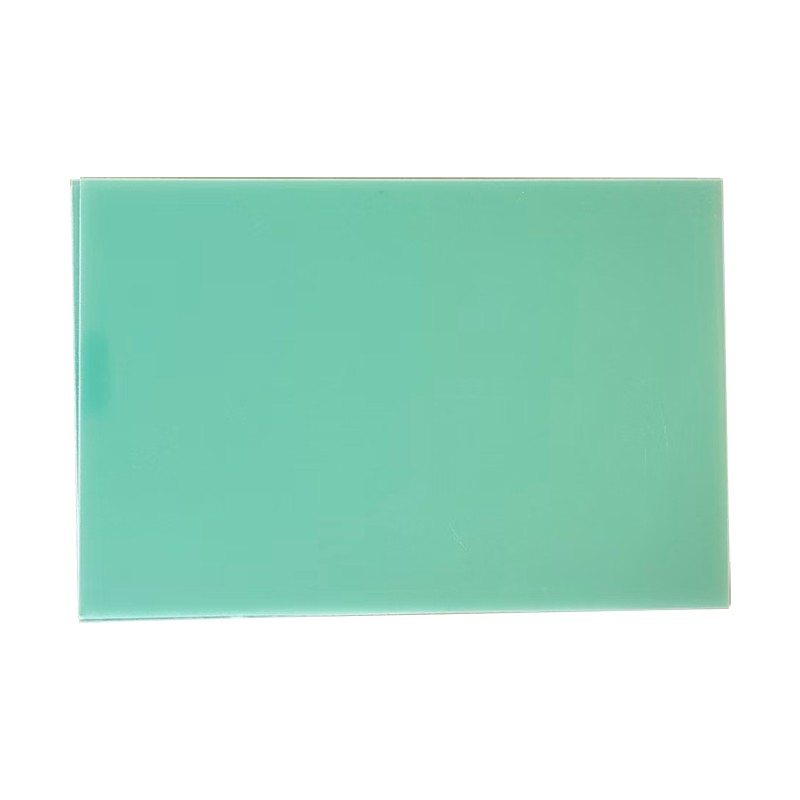

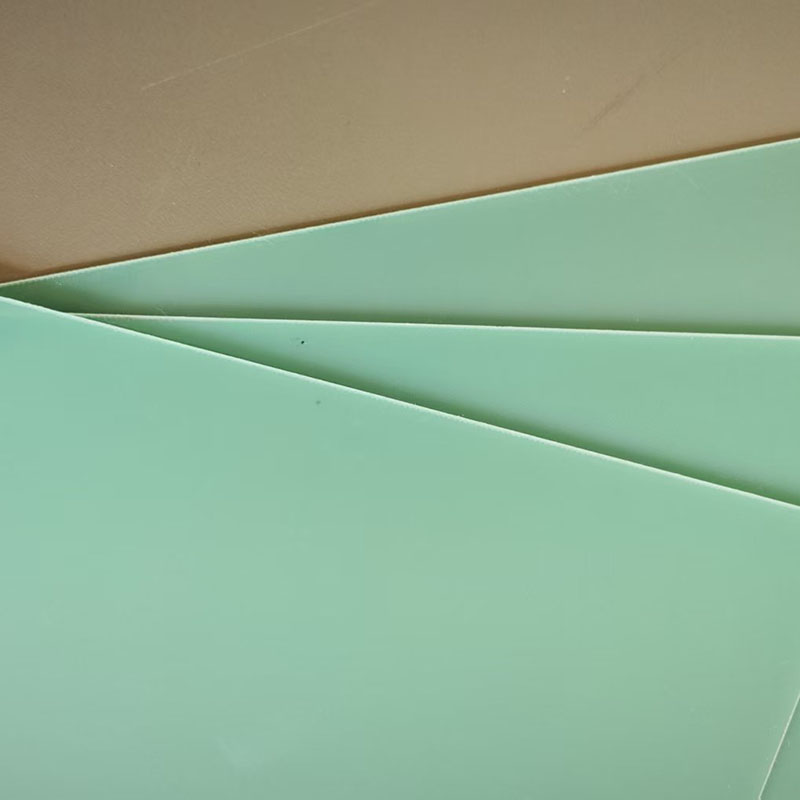

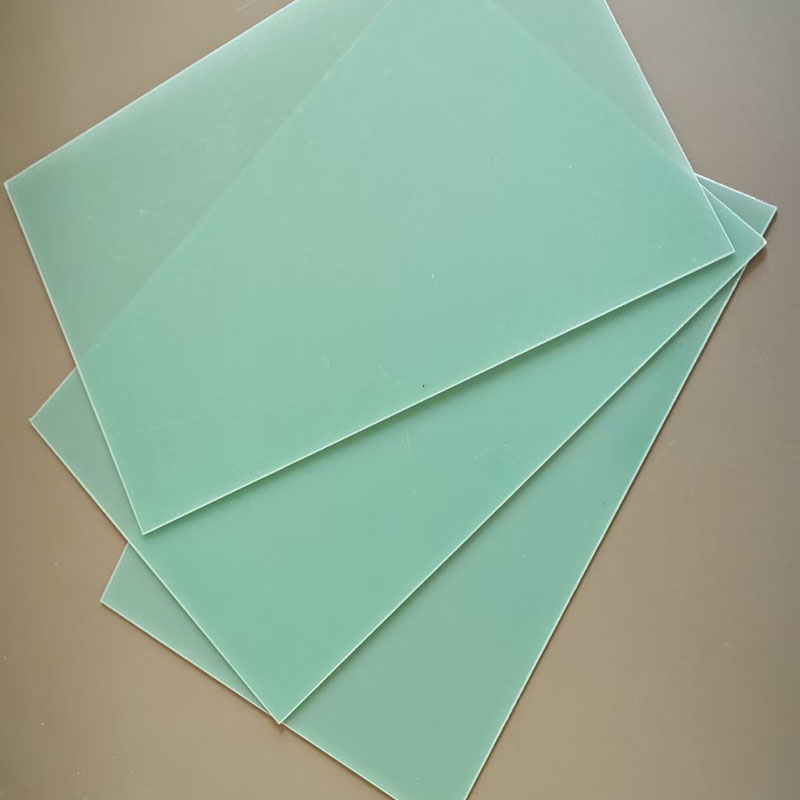

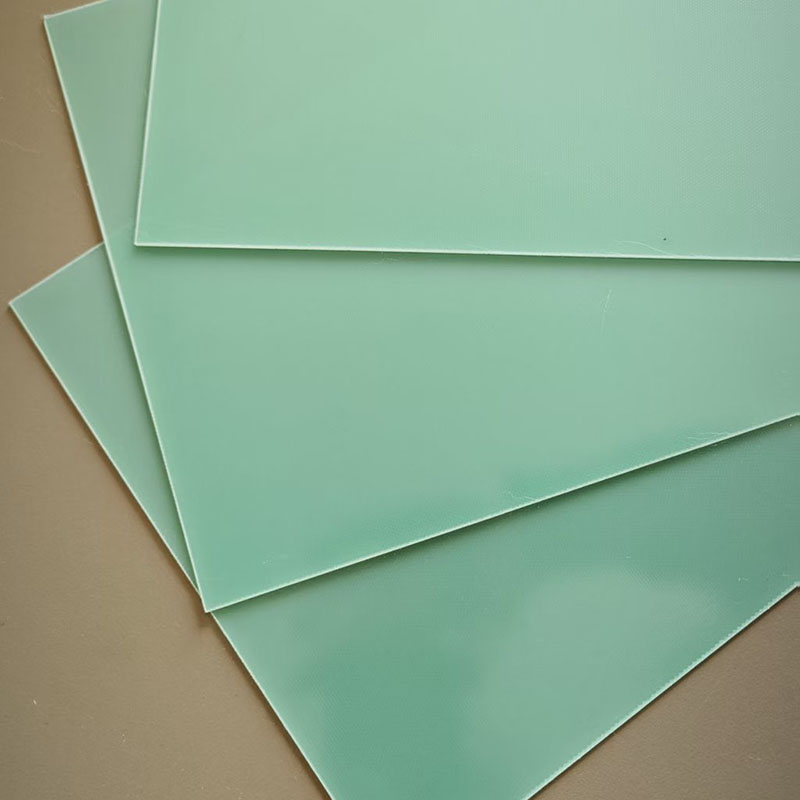

Elektrisk isolering FR4 epoxiglasfiberskiva från Hanyao fabriken är ett kompositlaminatmaterial tillverkat genom att impregnera elektroniskt glasfibertyg (E-Glass) med epoxiharts som lim och härda det genom varmpressning. Det är vanligtvis genomskinligt till ogenomskinligt grönt (färgen på flamskyddad, flamskyddad, blå, färg), men den finns även i vit och blå, färg. Ytan är slät. FR4 epoxifiberskiva har utmärkta mekaniska egenskaper, dielektriska egenskaper och termisk stabilitet.
Glasfiberduk ger den hög mekanisk styrka, vilket gör den motståndskraftig mot böjning och deformation, och ger utmärkt stöd och fixering för elektroniska komponenter. Dess dimensionsförändringar är minimala under olika miljöförhållanden (som variationer i temperatur och luftfuktighet), vilket säkerställer kretsnoggrannhet. FR-4 epoxiskiva är ett höghållfast, mycket isolerande, flamskyddat, värmebeständigt, lättbearbetat och lågkostnadskompositmaterial. Det är det primära materialet som används vid tillverkning av styva tryckta kretskort, vilket stöder hela den moderna elektronikindustrin.
| Punkt | Parameternamn | Krav | Testmetod |
| Mekaniska egenskaper | Densitet | 1,80 - 1,90 g/cm³ | - |
| Böjstyrka | ≥ 400 MPa | IPC-4101 / GB/T 4722 | |
| Draghållfasthet | ≥ 300 MPa | IPC-4101 | |
| Elastisk modul | ≥ 20 GPa | - | |
| Poissons förhållande | ~0,18 | - | |
| Termiska egenskaper | Långvarig värmebeständighet | 130 - 150 °C | - |
| värmeförvrängningstemperatur | ≥ 130 °C | ASTM D648 | |
| Glasövergångstemperatur | 130 - 180 °C (Tg)Mellan Tg: 135-150°CHHög Tg: 170-180°C | DSC / TMA | |
| Termisk sönderdelning Temperatur | > 320 °C (Td5%) | TGA | |
| Linjär expansionskoefficient | 13 - 18 ppm/°C (X-Y-axel) 60 - 80 ppm/°C (Z-axel | IPC-TM-650 | |
| Värmeledningsförmåga | 0,2 - 0,3 W/(m·K) | ASTM C177 | |
| Elektriska egenskaper | Dielektrisk styrka | ≥ 40 kV/mm | ASTM D149 |
| Volymresistivitet | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Ytresistivitet | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Relativ permittivitet | 4,2–4,8 (1MHz / 1GHz) | ASTM D150 | |
| Dielektrisk förlustfaktor | 0,015 - 0,025 (1MHz / 1GHz) | ASTM D150 | |
| Flamskydd och andra egenskaper | Flamskyddsklass | UL 94 V-0 |
|
| Hygroskopicitet | 0,1% - 0,2% (Elektriska egenskaper och Tg minskar efter vattenabsorption.) | ASTM D570 | |
| Kemisk beständighet | Excellent |
|
|
| Bearbetbarhet | Excellent |
|
Friskrivningsklausul: Prestandasiffrorna, parametrarna och funktionerna som beskrivs är typiska värden under specifika testförhållanden och kan variera i faktiska tillämpningar. De utgör ingen garanti eller garanti för prestanda under alla förhållanden. Användare ansvarar för att verifiera produktens lämplighet för den avsedda användningen.
1.Elektrisk isolering FR4 epoxiglasfiberplåt kan motstå temperaturer upp till 130 ℃.
2. Dess flamskydd är UL 94-V0.
3. Den har utmärkt mekanisk hållfasthet, och glasfiberduk ger extremt hög hållfasthet och dimensionsstabilitet, vilket gör den lämplig som en strukturell och stödjande komponent.
4. Den har hög isoleringsresistans, hög volymresistivitet och hög ytresistivitet, vilket effektivt kan isolera ström och förhindra kortslutningar.
5. Det används som ett distributionsskåp, ställverket inkluderar skiljeväggar för samlingsskenor, stöd, bågsläckningsgaller eller isolerande skiljeväggar, ramar och stöd i transformatorer
