Hur förhindrar elektriska isoleringsmaterial på motorer kostsamma fel?

Abstrakt
Om en motor är "hjärtat" i en maskin, är isolering huden, benen och immunsystemet på en gång. De flesta motorhaverier börjar inte med dramatiska gnistor – de startar tyst: värme spröder långsamt en film, fukt kryper in i poröst papper, vibrationer gnuggar en slitsliner och små elektriska urladdningar tuggar bort på svaga punkter tills lindningen slutligen kortar. I den här artikeln går jag igenom vadElektriska isoleringsmaterial på motorerfaktiskt gör, de vanliga misslyckande mönstren köpare stöter på, och ett praktiskt, upphandlingsvänligt sätt att välja material som överlever verkliga driftsförhållanden. Jag kommer också att inkludera en snabb jämförelsetabell, en urvalschecklista och vanliga frågor som du kan använda när du pratar med leverantörer somSuzhou Hanyao New Materials Co., Ltd..

Innehållsförteckning

• Översikt i ett ögonkast
• Vilka smärtpunkter möter köpare med motorisolering?
• Vad räknas som elektriskt isoleringsmaterial på motorer?
• Varför isolering misslyckas: De sex stora orsakerna
• Hur jag skulle välja isoleringsmaterial (steg-för-steg)
• Materialjämförelsetabell
• Kvalitetskontroller som faktiskt minskar returer
• Att arbeta med en leverantör: Vad man ska fråga och vad man ska tillhandahålla
• FAQ
• Nästa steg

Översikt i ett ögonkast

• Mål:Håll lindningarna elektriskt åtskilda samtidigt som de överlever värme, vibrationer, fukt, kemikalier och spänningspåfrestning.
• Nyckelartiklar:slitsfoder, fasseparatorer, kilar, hylsor, tejper, laminat, impregneringsharts/lacksystem.
• Urvalslogik:matcha temperaturklass + spänningsklass + miljö + tillverkningsprocess.
• Riskminskare:rätt tjocklek, kantkvalitet, dielektrisk hållfasthetsmarginal, termisk åldringsprestanda, konsekvent leverans QC.

Vilka smärtpunkter möter köpare med motorisolering?

När människor köper eller specificerar isolering för motorer ser "smärtan" vanligtvis ut som en (eller flera) av dessa:

• Oväntade motorfelsom verkar slumpmässigt, men spårar tillbaka till isoleringsförsämring.
• Överhettningpå grund av dålig termisk uthållighet eller otillräcklig impregneringskompatibilitet.
• Partiell urladdning och koronaskadori högre spänningskonstruktioner eller inverterdrivna motorer.
• Mekaniskt slitage(vibration, slitsrörelse, vassa lamineringskanter) skärning i liners och tejper.
• Fukt tränger inminska dielektrisk styrka och påskynda åldrandet.
• Inkonsekvent kvalitet mellan batchernaleder till skrot, omarbetning och fältklagomål.

De goda nyheterna: dessa är lösbara problem - om du behandlarElektriska isoleringsmaterial på motorersom ett system, inte som en enskild del du köper enbart efter tjocklek.

Vad räknas som elektriskt isoleringsmaterial på motorer?

Motorisolering är inte bara "papper" eller "film". Det är en uppsättning komponenter som arbetar tillsammans för att förhindra elektrisk kontakt mellan ledare och jordad metall, och mellan faserna i lindningen. De vanligaste kategorierna inkluderar:

• Spårisolering (spaltfoder):placeras mellan statorns kärna och lindningen för att förhindra jordfel.
• Fasisolering (fasavskiljare):barriärer mellan fasgrupper för att förhindra fas-till-fas kortslutning.
• Kilisolering / spårkilar:stabiliserar lindningen i skåran och minskar rörelser och nötning.
• Sleeving och slangar:skyddar blytrådar och korsningspunkter från skav och vassa kanter.

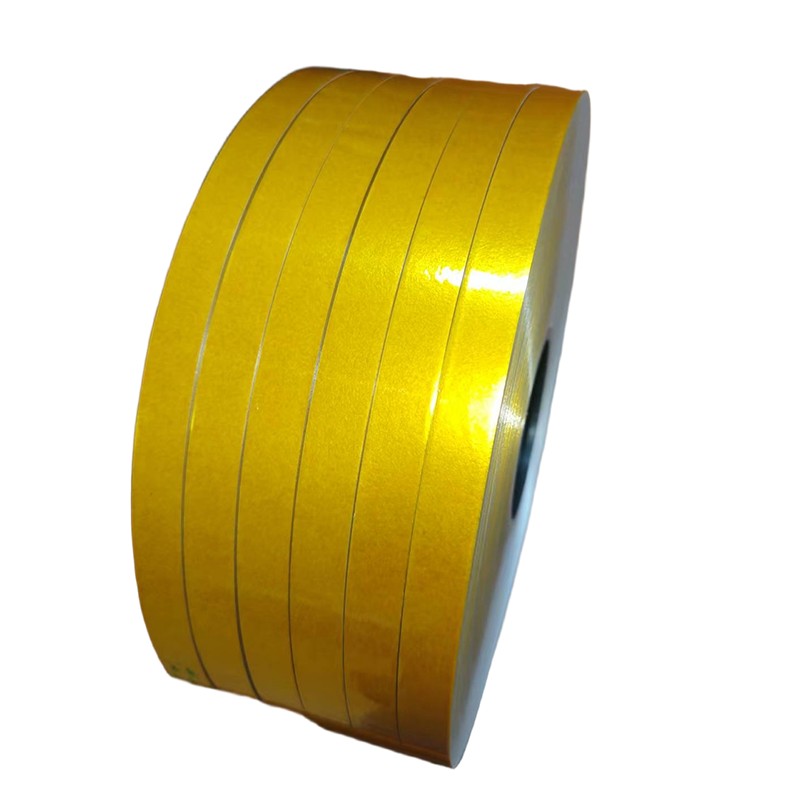

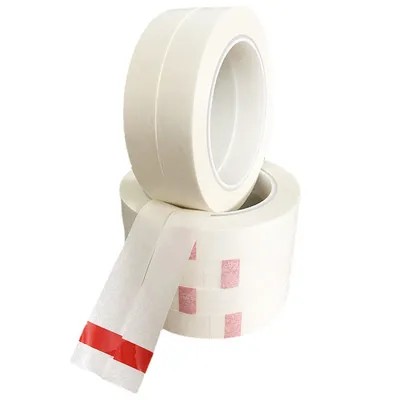

• Band och banding:används för snörning, buntning, ändlindningsstöd och ytterligare dielektriska lager.
• Laminat och kompositer:flerskiktsstrukturer (ofta papper + film + papper) utformade för balanserad elektrisk och mekanisk prestanda.
• Impregneringsharts/lack (doppning, trickle, VPI):fyll tomrum, bind ihop lindningen, förbättra termisk överföring och höj den dielektriska tillförlitligheten.

Tänk på det som att bygga en vattentät jacka: det räcker inte bara med yttertyget – du behöver sömmar, tätning och kompatibilitet mellan lagren. Motorerna är desamma.

Varför isolering misslyckas: De sex stora orsakerna

De flesta isoleringsfel kartläggs till sex stressfamiljer. Om du kan nämna vilka som dominerar din applikation kan du välja material som håller längre (och undvika att betala för mycket för funktioner du inte behöver).

• 1) Termisk åldring (värme):Kontinuerlig hög temperatur härdar, spricker eller krymper isolering. Klassificeringen "temperaturklass" är viktigast när motorn går varm under långa perioder.
• 2) Elektrisk stress (spänning, spikar):Växelriktare kan introducera snabba spänningsökningstider som belastar svängisolering och svaga punkter. Konstruktioner med högre spänning ökar också risken för partiell urladdning om tomrum finns.
• 3) Mekanisk spänning (vibration, nötning):Rörelse inuti spåret, vassa kanter och cykliska vibrationer kan sakta såga igenom foder och hylsor.
• 4) Fukt och förorening:Vatten, salter, damm och ledande föroreningar minskar den dielektriska styrkan och kan skapa spårningsbanor.
• 5) Kemisk exponering:Oljor, lösningsmedel, kylmedel och rengöringsmedel kan mjuka upp eller svälla vissa filmer, papper och lim.
• 6) Processfelmatchning:Även "bra" material misslyckas om det inte matchar din tillverkningsprocess (böjradie, införingskrafter, hartskompatibilitet, härdningstemperatur, etc.).

Om du någonsin har haft ett motorfel "för tidigt", är det vanligtvis en av dessa, ofta två som arbetar tillsammans (värme + vibration är en klassisk duo).

Hur jag skulle välja isoleringsmaterial (steg-för-steg)

Om jag skulle köpaElektriska isoleringsmaterial på motorerför en produktionslinje skulle jag använda den här praktiska sekvensen. Det håller beslutet grundat i verkligheten.

1. Definiera motorns arbetsuppgifter och miljö.
   Ange kontinuerlig temperatur vid lindningen, omgivningsförhållanden (fuktighet, salt, damm) och kemisk exponering (oljedimma, kylvätska, rengöringsmedel).
2. Bekräfta spänningsklass och drivenhetstyp.
   Notera märkspänning och om den är inverterdriven. Om ja, överväg högre elektrisk spänning vid kanter och ändvarv.
3. Välj termisk klass med marginal.
   Typiska isoleringssystemklasser inkluderar B (130°C), F (155°C) och H (180°C). Matcha inte bara antalet – bygg en marginal för hot spots.
4. Välj strukturfamiljen för spår- och fasisolering.
   Många köpare använder laminat (papper/film/papper) eller aramidbaserade lösningar där värme och uthållighet är avgörande. För tuffare nötning, prioritera mekanisk styrka och kantkvalitet.
5. Matcha tjockleken till spårets geometri och insättningsprocessen.
   Tjockare är inte alltid säkrare: det kan skrynklas, spricka vid kurvor eller göra införandet svårare. Den bästa tjockleken är den som överlever montering utan skador och som fortfarande ger dielektrisk marginal.
6. Bekräfta kompatibilitet med harts/lack.
   Om du använder doppning, trickle eller VPI, se till att isoleringen inte delamineras eller fångar hålrum efter impregnering och härdning.
7. Definiera acceptanstest och batchkontroll.
   Kom överens om nyckelkontroller (dielektrisk styrka, tjocklekstolerans, draghållfasthet, termiska åldringsindikatorer och visuell kantinspektion) för att hålla kvaliteten stabil över tiden.

Denna process förvandlar en vag "skicka mig en offert för isolering" till en kontrollerad specifikation som leverantörerna faktiskt kan uppfylla.

Materialjämförelsetabell

Dricks:Om din smärtpunkt är fältfel, titta först på kantfinish, delamineringsmotstånd och impregneringsbeteende - inte bara "dielektrisk styrka på papper."

Kvalitetskontroller som faktiskt minskar returer

Här är kontrollerna som tenderar att fånga verkliga problem tidigt. Du behöver inte alla för varje motor, men du behöver de som matchar din riskprofil.

• Tjocklek och tolerans:Stabil tjocklek hjälper till att införa konsistens och förutsägbart dielektriskt avstånd.
• Dielektrisk styrka (torr och konditionerad):överväg fuktkonditionerad testning om dina motorer ser fukt.
• Draghållfasthet och töjning:hjälper till att förhindra revor under införande och formning.
• Delamineringsmotstånd:särskilt viktigt för laminat under bockning och impregnering.
• Termiska åldringsindikatorer:fokus på bibehållande av egenskaper efter värmeexponering, inte bara initiala specifikationer.
• Visuell inspektion av kanter:ojämna kanter och grader kan bli "startlinjen" för misslyckanden.

Om du bara gör en sak: lägg till en enkel rutin för inkommande inspektion för kantkvalitet + tjocklek + dielektrisk provtagning. Det är en billig försäkring.

Att arbeta med en leverantör: Vad man ska fråga och vad man ska tillhandahålla

Leverantörer kan bara träffa målet om du beskriver målet tydligt. När du arbetar med en tillverkare somSuzhou Hanyao New Materials Co., Ltd., tillhandahåll det väsentliga och ställ frågor som avslöjar konsekvens.

• Förse:spänning, termisk klass, spårdimensioner, insättningsmetod, harts/lacktyp och miljö (fuktighet/kemikalier).
• Be:rekommenderad materialstruktur och tjockleksområde för din process, plus vilka tester som kontrolleras per batch.
• Bekräfta:ledtidsstabilitet, batchspårbarhet och hur avvikande rullar/plåtar hanteras.
• Begär prover:och kör en kort pilot på din lina för att kontrollera formnings-, införingsskador och impregneringsresultat.

När leverantörsrelationen är inrättad på detta sätt, "köper du inte isolering." Du köper ett upprepningsbart isoleringssystem - lägre skrot, färre fel, smidigare montering.

FAQ

F: Vilket är det största misstaget som köpare gör med elektriska isoleringsmaterial på motorer?
A: Välj enbart efter tjocklek eller pris. De verkliga dödarna är processfel (sprickbildning under införande), kantdefekter och miljöexponering (fukt/kemikalier) som långsamt försämrar dielektrisk prestanda.

F: Behöver inverterdrivna motorer olika isoleringsmaterial?
A: Ofta, ja. Snabbt byte kan öka stressen vid svaga punkter och påskynda åldrandet om tomrum finns. Det är smart att se över isoleringsstruktur, impregneringskvalitet och hur systemet hanterar elektrisk påfrestning över tid.

F: Är en högre termisk klass alltid bättre?
A: Inte automatiskt. Högre klass kan hjälpa till med värmeåldring, men du måste fortfarande matcha flexibilitet, tjocklek och tillverkningsbarhet. Överspecifikationer kan öka kostnaderna och ibland skapa monteringsproblem om materialet är styvare än vad din process kan hantera.

F: Varför klarar vissa motorer fabrikstester men misslyckas i fält?
S: Många fabrikstester fångar "initial styrka", medan fältfel kommer från åldrande under värme + vibrationer + fukt. Det är därför konditionerad testning och termisk åldringsbevarande betydelse.

F: Vad ska jag skicka till en leverantör för att få en korrekt rekommendation?
S: Spänning, termisk målklass, slitsgeometri, lindningsmetod, driftstemperaturuppskattning, miljönoteringar och om du använder dopp/trickle/VPI-impregnering. Med det kan en leverantör rekommendera en realistisk struktur och tjocklek.

Nästa steg

Om du vill minska skrot, undvika isoleringsrelaterad garantihuvudvärk och standardisera ett tillförlitligt isoleringssystem, börja med att dokumentera din driftstemperatur, frekvensomriktartyp, miljö och tillverkningsmetod – matcha sedan materialen till dessa verkligheter. Om du utvärderar alternativ frånSuzhou Hanyao New Materials Co., Ltd.eller jämföra flera källor, dela dina motorparametrar och nödvändiga prestandamål ochkontakta ossatt begära lämpliga materialrekommendationer och prover för din produktionsprocess.
